Kali ini saya mau mempublish "Cara konfigurasi MikrotikRB melalui telnet di linux mageia"
Apa yang dikonfigurasi? MikrotikRB (Mikrotik Router Board)
Untuk apa dikonfigurasi? Agar MikrotikRB nya berfungsi sebagai Router, dimana Router adalah penghubung antara 2 jaringan yang berbeda.
 |
| Saya menggunakan MikrotikRB ini saat mengkonfigurasi |
Kurang lebih gambaran jaringannya seperti ini ketika menggunakan MikrotikRB
Sambungkan kabelPort 1 : InternetPort 2 : Laptop

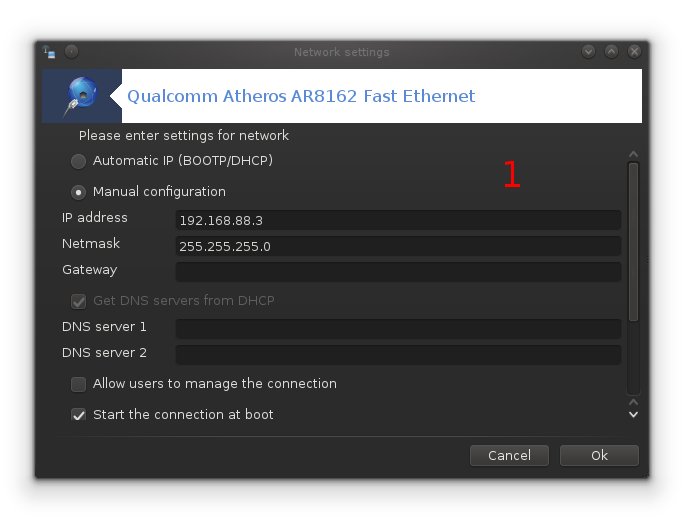

1. Konfigurasi IP Address untuk meremote MikrotikRB nya.
IP Default MikrotikRB 750 : 192.168.88.1
Maka dari itu, untuk meremote kita dapat menggunakan IP 192.168.88.2 - 192.168.88.254. Pada contoh saya menggunakan IP 192.168.88.3/24.
Khusus di Linux Mageia ketika selesai mengkonfigurasi IP diwajibkan untuk merestart ulang networknya dengan cara : Buka terminal - su - (isikan password) - service network restart
2. Buka terminal lalu ketikkan perintah dibawah :
su
(isikan password)
telnet 192.168.88.1
Isikan username : admin, sedangkan password kosongkan saja. enter!
3. Ketikkan perintah dibawah ini :
> interface print
> interface set name=public ether1-gateway
> interface set name=local ether2-master-local
Penjelasan :
interface print adalah perintah teks untuk menampilkan nama nama interface yang ada pada MikrotikRB, pada tutorial ini kita akan mengganti nama interface ether1-gateway atau port 1 dengan nama public dan ether2-master-local dengan nama local.
4. Ketikkan perintah dibawah :
> ip address add address=192.168.1.7/24 interface=public
> ip address add address=128.1.2.3/16 interface=local
> ip address print
> ip dns set servers=8.8.8.8 allow-remote-requests=yes
> ip dns print
> ip route add dst-address=0.0.0.0/0 gateway=192.168.1.1
> ip route print
Penjelasan :
Nama interface sudah terganti, selanjutnya adalah pemberian IP untuk tiap masing-masing interface,
interface public saya berikan ip 192.168.1.7, IP yang saya gunakan untuk public saya sesuaikan dengan ip modem (internet), karena internet IP nya adalah 192.168.1.1 maka saya gunakan 192.168.1.7
Lain cerita pada interface local dengan IP 128.1.2.3, saya memberikan IP tersebut untuk client saya nanti.
Kemudian setelah memberikan IP Address, kita memberikan IP DNS, pada contoh diatas saya menggunakan DNS google.
Setelah itu IP Route, pada bagian ini yang perlu diganti adalah gatewaynya, dan IP gateway harus disesuaikan dengan yang kalian miliki. Karena modem saya IP nya 192.168.1.1 maka dia menjadi gateway
5. Ketikkan perintah dibawah :
> ip firewall nat add chain=srcnat out-interface=public action=masquerade
> ip firewall nat print
> ip address print
> ip address remove numbers=0
Setelah perintah remove terminalnya akan hang, memang sewajarnya begitu
Penjelasan :
IP firewall disini maksudnya agar IP client (local) bisa ke jaringan luar (public) dan saling terhubung dengan cara menyamar = masquerade.
Perintah terakhir adalah remove, tapi sebelum itu ip address print dulu biar gak salah remove.
Perhatikan gambar dibawah! Ada 2 interface dengan nama local, yang urutan ke 0 dan urutan ke 2. Urutan ke 2 interface yang kita berikan IP 128.1.2.3 sedangkan yang urutan ke 0 adalah IP default dari MikrotikRB. Wajar saja kalau terjadi hang
6. Ganti IP Address di laptop (port 2) seperti gambar dibawah
Kenapa harus diganti? karena tadi 192.168.88.1 sudah dihapus otomatis jika masih menggunakan IP 192.168.88.3 sudah tidak bisa terhubung lagi. Sekarang port 2 IP nya adalah 192.168.1.2.3 dan itu menjadi gateway.
NetID Gateway harus sama dengan NetID IP Address Anda
Normalnya kita sudah bisa terhubung internet menggunakan IP 128.1.1.1 tanpa mengubah IP modem 192.168.1.1. Disinilah fungsi router "menghubungkan yang berbeda" - Cara konfigurasi MikrotikRB melalui telnet di linux mageia
